Ultraflex, kabel sterowniczy "mach" M90 11 stóp

Opis

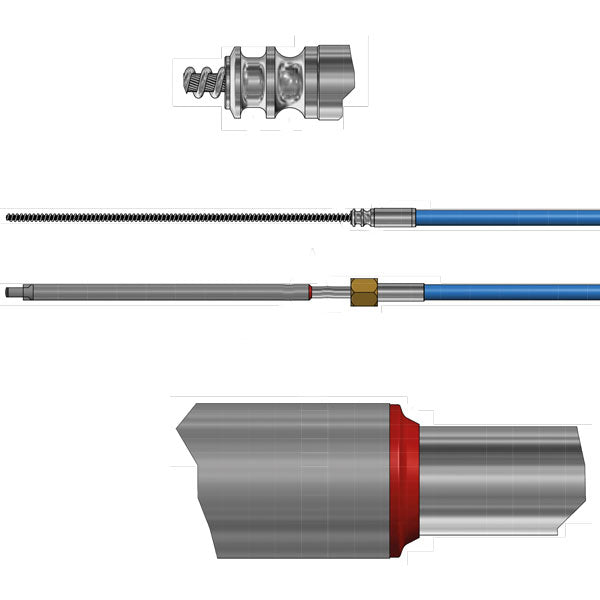

Kabel Ultraflex M90 Mach to lekko chodząca linka sterownicza zaprojektowana z myślą o elastyczności. Jest używana do sterowania wszystkimi skrzynkami Ultraflex z wyjątkiem T67 i zawiera gumową uszczelkę, aby zapobiec przedostawaniu się wilgoci.

• Marka: Ultraflex
• Waga: 5.22 kg
• Wytrzymałość na zerwanie: 1200 kg
• Promień gięcia: min. 200 mm
• Skok: 228 mm
• Wymiary produktu: 11 stóp
• Wyprodukowano w: Włochy
• Wymiary opakowania: Wymiary: 6.5 cm × 51 cm × 82 cm | Waga brutto: 5.22 kg

Kabel Ultraflex M90 Mach jest bardziej elastyczny i to lekko chodząca linka z gumową uszczelką przy rurze sterowej, aby zapobiec dostawaniu się wilgoci do kabla.

Linki sterownicze ULTRAFLEX są wykonane z powlekanego plastikiem stali R/F ze stalowym rdzeniem i nierdzewnym ramieniem wysuwu. Odporne na promieniowanie ultrafioletowe i słoną wodę. Wyjątkowo elastyczne i zawsze lekkobieżne. Spełniają normy ISO 9000 i EN 29000. Zatwierdzone przez Det Norske Veritas oraz A.B.Y.C. (American Board and Yacht Council). Posiadają także certyfikat CE.

• Średnica oczka na końcu Ø: 10 mm
• Średnica linki zewnętrznej Ø: 16 mm
• Średnica linki wewnętrznej Ø: 8 mm

DO SKRZYNEK STEROWNICZYCH: Pasuje do wszystkich skrzynek Ultraflex z wyjątkiem T67

Typ i długość kabla są zawsze nadrukowane na zewnętrznej osłonie. Długość podawana jest w stopach (305 mm) i mierzona od punktu mocowania w skrzynce sterowniczej do końca ramienia wysuwu przy połowie wysunięcia.

Przykład A (rys. 1) Długość = A+B+C minus 10 cm za każde zgięcie 90º + 30,5 cm do montażu na silniku. Np.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 szt. zgięć 90º = 360 + 30,5 cm = 390,5 cm 390,5 cm : 30,5 = 12,8 stopy. Należy więc wybrać kabel 13-stopowy

Przykład B (rys. 2+3) Długość = A+B+C minus 10 cm za każde zgięcie 90º. Np.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 szt. zgięć 90º = 360 cm 360 cm: 30,5 = 11,8 stopy. Należy więc wybrać kabel 12-stopowy
