Ultraflex, kabel sterowniczy 'mach' M90 23 stopy

Opis

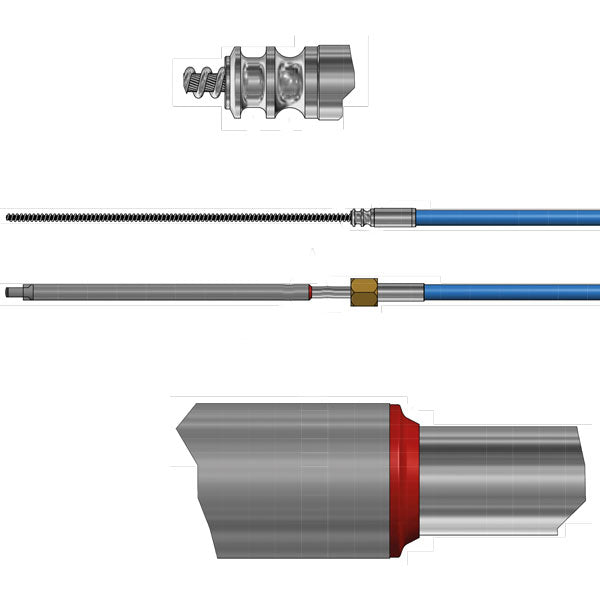

Kabel Ultraflex M90 Mach o długości 23 stóp to elastyczna, lekko pracująca linka sterowa. Nadaje się do wszystkich sterówek Ultraflex z wyjątkiem T67 i ma gumową uszczelkę, aby zapobiec dostawaniu się wilgoci do kabla.

• Marka: Ultraflex
• Waga: 5.2 kg
• Wytrzymałość na zerwanie: 1200 kg
• Promień gięcia: min. 200 mm
• Skok: 228 mm
• Wymiary produktu: 23 stóp
• Wyprodukowano w: Włochy
• Wymiary opakowania: Wymiary: 6.5 cm × 51 cm × 82 cm | Waga brutto: 5.2 kg

Kabel Ultraflex M90 Mach jest bardziej elastyczny i ma lekki bieg, z gumową uszczelką przy rurze sterowej, aby zapobiec dostawaniu się wilgoci do kabla.

Kable sterowe ULTRAFLEX są wykonane ze stalowego rdzenia R/F pokrytego tworzywem sztucznym, z wewnętrznym stalowym kablem i nierdzewnym ramieniem wysuwanym. Odporne na promieniowanie UV i wodę morską. Wyjątkowo elastyczne i zawsze lekko pracujące. Spełniają normy ISO 9000 i EN 29000. Zatwierdzone przez Det Norske Veritas i A.B.Y.C. (American Board and Yacht Council). Posiadają także certyfikat CE.

• Oczko na końcu Ø: 10 mm
• Średnica zewnętrznej linki Ø: 16 mm
• Średnica wewnętrznej linki Ø: 8 mm

DO STERÓWEK: Pasuje do wszystkich sterówek Ultraflex z wyjątkiem T67

Typ i długość kabla są zawsze nadrukowane na zewnętrznej osłonie. Długość podawana jest w stopach (305 mm) i mierzona od punktu mocowania w sterówce do końca ramienia wysuwnego w połowie wysunięcia.

Przykład A (rys. 1) Długość = A+B+C minus 10 cm na każde zgięcie 90º + 30,5 cm do montażu na silniku. Np.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 zgięcia 90º = 360 + 30,5 cm = 390,5 cm 390,5 cm : 30,5 = 12,8 stopy. Należy więc wybrać kabel o długości 13 stóp

Przykład B (rys. 2+3) Długość = A+B+C minus 10 cm na każde zgięcie 90º. Np.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 zgięcia 90º = 360 cm 360 cm: 30,5 = 11,8 stopy. Należy wtedy wybrać kabel o długości 12 stóp
