Ultraflex, kabel sterowniczy "mach" M90 25 stóp

Opis

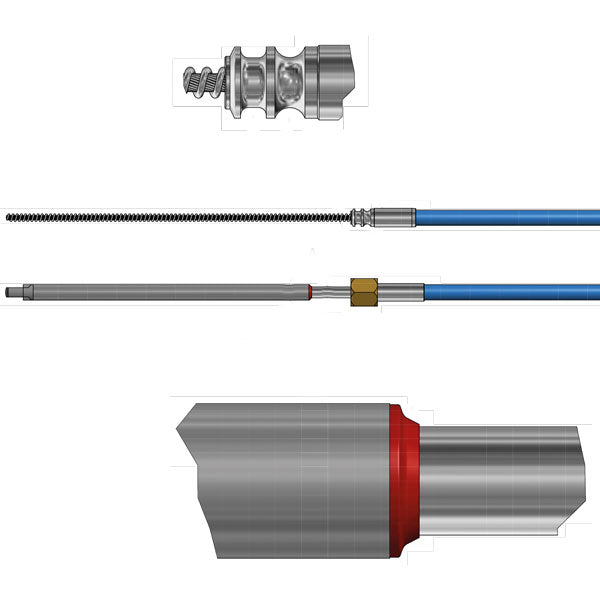

Ultraflex M90 Mach kabel to elastyczna linka sterownicza zaprojektowana do zastosowań morskich. Jest wyposażona w gumową uszczelkę przy rurze sterowej, która chroni przed wilgocią, i może być używana ze wszystkimi kasetami Ultraflex z wyjątkiem T67.

• Marka: Ultraflex
• Waga: 5.2 kg
• Wytrzymałość na zerwanie: 1200 kg
• Minimalny promień gięcia: min. 200 mm
• Skok: 228 mm
• Wymiary produktu: 25 stóp
• Wyprodukowano w: Włochy
• Wymiary opakowania: Mål: 6.5 cm × 51 cm × 82 cm | Bruttovægt: 5.2 kg

Ultraflex M90 Mach kabel jest bardziej elastyczny i to linka o lekkim biegu z gumową uszczelką przy rurze sterowej, aby zapobiec dostawaniu się wilgoci do linki.

Linki sterowe ULTRAFLEX są wykonane z powlekanego tworzywem sztucznym stali R/F z wewnętrzną stalową linką i nierdzewnym ramieniem wysuwanym. Odporne na promieniowanie UV i wodę morską. Wyjątkowo elastyczne i zawsze lekko pracujące. Spełniają ISO 9000 i EN 29000. Zatwierdzone przez Det Norske Veritas oraz A.B.Y.C. (American Board and Yacht Council). Posiadają również certyfikat CE.

• Oczko na końcu Ø: 10 mm
• Średnica linki zewnętrznej Ø: 16 mm
• Średnica linki wewnętrznej Ø: 8 mm

DO KASET STEROWNICZYCH: Pasuje do wszystkich kaset Ultraflex z wyjątkiem T67

Typ i długość linki są zawsze nadrukowane na zewnętrznej lince. Długość podawana jest w stopach (305 mm) i mierzona od punktu mocowania w kasecie sterowniczej do końca ramienia wysuwnego, przy jego półwysunięciu.

Przykład A (Rys. 1) Długość = A+B+C minus 10 cm za każde zagięcie 90º + 30,5 cm na montaż na silniku. Np.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 szt. zagięcia 90º = 360 + 30,5 cm = 390,5 cm 390,5 cm : 30,5 = 12,8 stopy. Należy więc wybrać linkę o długości 13 stóp

Przykład B (Rys. 2+3) Długość = A+B+C minus 10 cm za każde zagięcie 90º. Np.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 szt. zagięcia 90º = 360 cm 360 cm: 30,5 = 11,8 stopy. Należy wtedy wybrać linkę o długości 12 stóp
