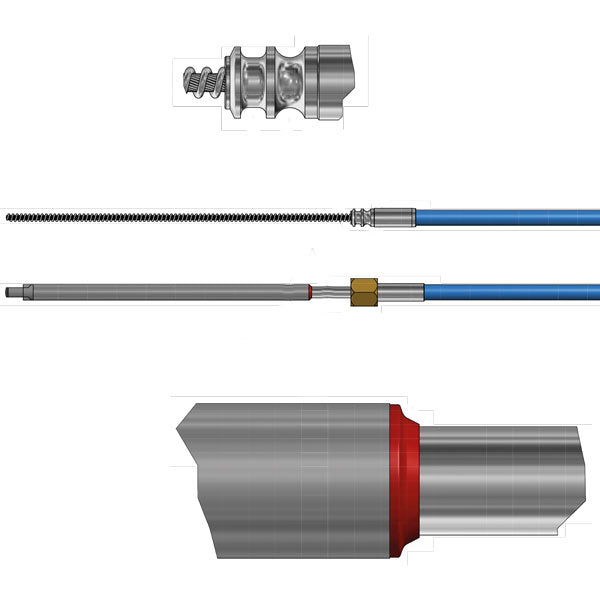

Ultraflex, Cięgło sterowe "mach" M90 28 stóp

Opis

Kabel Ultraflex M90 Mach to elastyczna i lekko pracująca linka sterownicza, zaprojektowana tak, aby zapobiegać przedostawaniu się wilgoci do kabla dzięki gumowemu uszczelnieniu przy rurze sterowej. Pasuje do wszystkich konsol sterowych Ultraflex z wyjątkiem T67.

• Marka: Ultraflex
• Waga: 5.2 kg
• Wytrzymałość na zerwanie: 1200 kg
• Gięcie: min. 200 mm
• Skok: 228 mm
• Wymiary produktu: 28 stóp
• Wyprodukowano w: Włochy
• Wymiary opakowania: Wymiary: 6.5 cm × 51 cm × 82 cm | Waga brutto: 5.2 kg

Kabel Ultraflex M90 Mach jest bardziej elastyczny i ma lekki bieg, z gumowym uszczelnieniem przy rurze sterowej, aby zapobiec przedostawaniu się wilgoci do kabla.

Kable sterownicze ULTRAFLEX są wykonane z powlekanej plastikiem stali R/F, ze stalowym kablem wewnętrznym i nierdzewnym ramieniem wysuwającym. Odporne na promieniowanie ultrafioletowe i słoną wodę. Wyjątkowo elastyczne i zawsze lekko pracujące. Spełniają normy ISO 9000 i EN 29000. Zatwierdzone przez Det Norske Veritas oraz A.B.Y.C. (American Board and Yacht Council). Posiadają także certyfikat CE.

• Oczko na końcu Ø: 10 mm
• Średnica kabla zewnętrznego Ø: 16 mm
• Średnica kabla wewnętrznego Ø: 8 mm

DO KONSOL STEROWYCH: Pasuje do wszystkich konsol Ultraflex z wyjątkiem T67

Typ i długość kabla są zawsze nadrukowane na kablu zewnętrznym. Długość podana jest w stopach (305 mm) i mierzona od punktu mocowania w konsoli sterowej do końca ramienia wysuwającego, przy połowie wysunięcia.

Przykład A (rys. 1) Długość = A+B+C minus 10 cm za każde zgięcie 90º + 30,5 cm do montażu na silniku. Przyk.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 szt. zgięć 90º = 360 + 30,5 cm = 390,5 cm 390,5 cm : 30,5 = 12,8 stóp. Należy więc wybrać kabel o długości 13 stóp

Przykład B (rys. 2+3) Długość = A+B+C minus 10 cm za każde zgięcie 90º. Przyk.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 szt. zgięć 90º = 360 cm 360 cm: 30,5 = 11,8 stóp. Należy więc wybrać kabel o długości 12 stóp
