Ultraflex, Řídicí kabel M66 18 stop

Popis

Ultraflex řídicí kabel M66 je určen pro vestavné i závěsné motory. Je vyroben z plastem potažené R/F oceli a nabízí výjimečnou flexibilitu i odolnost vůči ultrafialovému záření a slané vodě.

• Značka: Ultraflex
• Hmotnost: 4.32 kg
• Pevnost v tahu: 1200 kg
• Poloměr ohybu: min. 200 mm
• Zdvih: 228 mm
• Rozměr produktu: 18 stop
• Vyrobeno v: Itálie
• Rozměry balení: Rozměry: 7 cm × 82 cm × 51 cm | Hrubá hmotnost: 4.32 kg

Řídicí kabely ULTRAFLEX jsou z plastem potažené R/F oceli s ocelovým vnitřním lankem a nerezovým výsuvným ramenem. Odolné vůči ultrafialovému záření a slané vodě. Výjimečně flexibilní a vždy lehce běžící. Splňují ISO 9000 a EN 29000. Schváleno Det Norske Veritas a A.B.Y.C. (American Board and Yacht Council). Také s certifikací CE.

• Oko na konci Ø: 10 mm
• Vnější kabel Ø: 16 mm
• Vnitřní kabel Ø: 8 mm

PRO ŘÍDICÍ PŘEVODKY: T85 - T71FC - T72FC - T73NRFC - T74NRFC - T81FC - T82FC - T83NRFC - T84NRFC - Safe - TQC®/NFB® - Teleflex - D290 MORSE®

Typ kabelu a délka jsou vždy uvedeny na vnějším plášti kabelu. Délka je v stopách (305 mm) a měří se od upevňovacího bodu v řídicí převodce ke konci výsuvného ramene v polovině vysunutí.

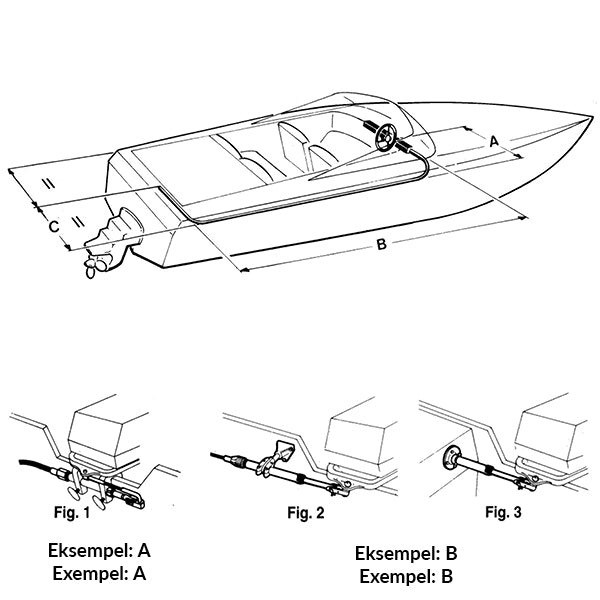

Příklad A (Obr. 1) Délka = A+B+C minus 10 cm za každé ohnutí 90º + 30,5 cm pro montáž na motoru. Např.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 ks ohybů 90º = 360 + 30,5 cm = 390,5 cm 390,5 cm : 30,5 = 12,8 stopy. Je tedy třeba zvolit kabel o délce 13 stop

Příklad B (Obr. 2+3) Délka = A+B+C minus 10 cm za každé ohnutí 90º. Např.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 ks ohybů 90º = 360 cm 360 cm: 30,5 = 11,8 stopy. Je tedy třeba zvolit kabel o délce 12 stop
