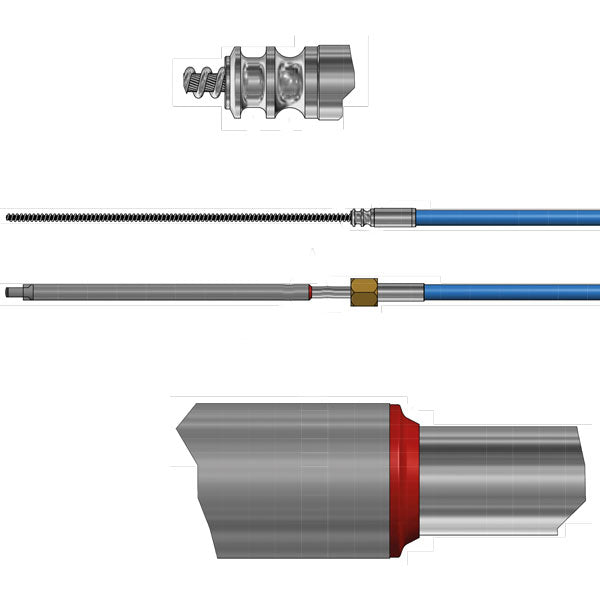

Ultraflex, kabel sterowniczy "mach" M90 15 stóp

Opis

Kabel Ultraflex M90 Mach to lekkochodzący kabel sterowniczy, zaprojektowany tak, aby zapobiegać przedostawaniu się wilgoci przy rurze sterowej dzięki gumowej uszczelce. Nadaje się do wszystkich przekładni sterowych Ultraflex z wyjątkiem T67 i zapewnia wyjątkową elastyczność oraz odporność na promieniowanie UV i słoną wodę.

• Marka: Ultraflex
• Waga: 5.2 kg
• Wytrzymałość na zerwanie: 1200 kg
• Gięcie: min. 200 mm
• Skok: 228 mm
• Wymiary produktu: 15 stóp
• Wyprodukowano w: Włochy
• Wymiary opakowania: Wymiary: 6.5 cm × 51 cm × 82 cm | Waga brutto: 5.2 kg

Kabel Ultraflex M90 Mach jest bardziej elastyczny i jest lekkochodzącym kablem z gumową uszczelką przy rurze sterowej, aby zapobiec przedostawaniu się wilgoci do kabla.

Kable sterowe ULTRAFLEX są wykonane z pokrywanej tworzywem stali R/F ze stalowym rdzeniem i nierdzewnym ramieniem wysuwu. Odporne na promieniowanie UV i słoną wodę. Wyjątkowo elastyczne i zawsze lekko pracujące. Spełniają normy ISO 9000 i EN 29000. Zatwierdzone przez Det Norske Veritas oraz A.B.Y.C. (American Board and Yacht Council). Posiadają również certyfikat CE.

• Oko na końcu Ø: 10 mm
• Średnica kabla zewnętrznego Ø: 16 mm
• Średnica kabla wewnętrznego Ø: 8 mm

DO PRZEKŁADNI STEROWYCH: Pasuje do wszystkich przekładni Ultraflex z wyjątkiem T67

Typ i długość kabla są zawsze nadrukowane na kablu zewnętrznym. Długość podawana jest w stopach (305 mm) i mierzona od punktu mocowania w przekładni sterowej do końca ramienia wysuwu, przy półwysuniętym położeniu.

Przykład A (Rys. 1) Długość = A+B+C minus 10 cm za każde zgięcie 90º + 30,5 cm do montażu na silniku. Np.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 szt. zgięć 90º = 360 + 30,5 cm = 390,5 cm 390,5 cm : 30,5 = 12,8 stopy. Należy więc wybrać kabel 13-stopowy

Przykład B (Rys. 2+3) Długość = A+B+C minus 10 cm za każde zgięcie 90º. Np.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 szt. zgięć 90º = 360 cm 360 cm: 30,5 = 11,8 stopy. Należy wtedy wybrać kabel 12-stopowy
