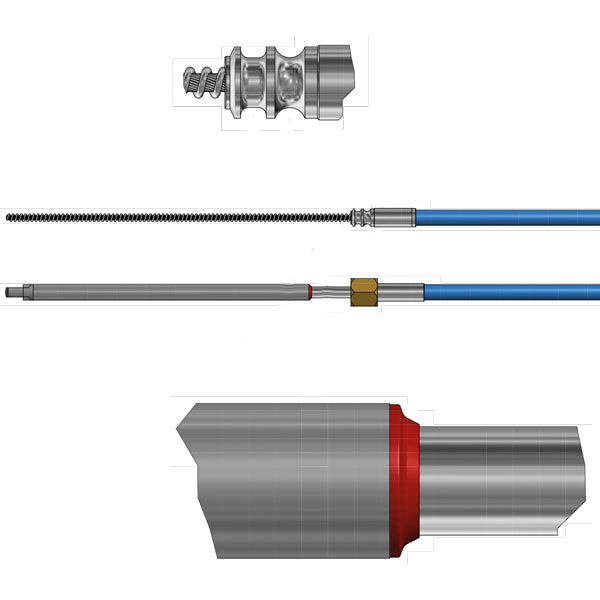

Ultraflex, kabel sterowniczy "mach" M90 24 stóp

Opis

Kabel Ultraflex M90 Mach to elastyczny i lekko pracujący kabel sterowniczy, zaprojektowany tak, aby wytrzymać wilgoć dzięki gumowemu uszczelnieniu przy rurze sterowej. Pasuje do wszystkich sterówek Ultraflex z wyjątkiem T67 i jest wykonany z pokrytej tworzywem stali R/F oraz elementów ze stali nierdzewnej.

• Marka: Ultraflex
• Waga: 5.2 kg
• Wytrzymałość na zerwanie: 1200 kg
• Minimalny promień gięcia: min. 200 mm
• Skok: 228 mm
• Długość produktu: 24 stopy
• Wyprodukowano w: Włochy
• Wymiary opakowania: Wymiary: 6.5 cm × 51 cm × 82 cm | Waga brutto: 5.2 kg

Kabel Ultraflex M90 Mach jest bardziej elastyczny i ma lekki bieg, z gumowym uszczelnieniem przy rurze sterowej, aby zapobiec dostawaniu się wilgoci do kabla.

Kable sterowe ULTRAFLEX są wykonane z pokrytej tworzywem stali R/F ze stalowym linkiem wewnętrznym i nierdzewnym ramieniem wysuwu. Odporne na promieniowanie UV i wodę morską. Wyjątkowo elastyczne i zawsze lekko pracujące. Spełniają normy ISO 9000 i EN 29000. Zatwierdzone przez Det Norske Veritas oraz A.B.Y.C. (American Board and Yacht Council). Posiadają również certyfikat CE.

• Oczko na końcu Ø: 10 mm
• Średnica kabla zewnętrznego Ø: 16 mm
• Średnica kabla wewnętrznego Ø: 8 mm

DO STERÓWEK: Pasuje do wszystkich sterówek Ultraflex z wyjątkiem T67

Typ i długość kabla są zawsze nadrukowane na kablu zewnętrznym. Długość podawana jest w stopach (305 mm) i mierzona od punktu mocowania w sterówce do końca ramienia wysuwu przy jego połowicznym wysunięciu.

Przykład A (Rys. 1) Długość = A+B+C minus 10 cm za każde zgięcie 90º + 30,5 cm do montażu na silniku. Np.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 szt. zgięcia 90º = 360 + 30,5 cm = 390,5 cm 390,5 cm : 30,5 = 12,8 stopy. Należy więc wybrać kabel 13-stopowy

Przykład B (Rys. 2+3) Długość = A+B+C minus 10 cm za każde zgięcie 90º. Np.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 szt. zgięcia 90º = 360 cm 360 cm: 30,5 = 11,8 stopy. Należy wtedy wybrać kabel 12-stopowy
