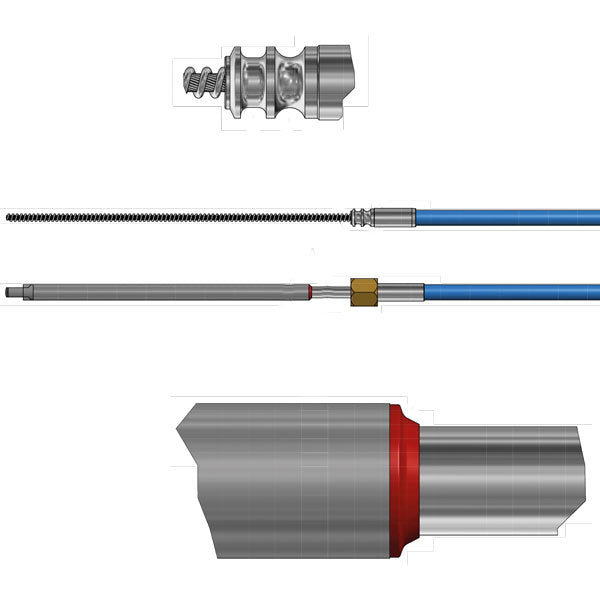

Ultraflex, Kabel sterujący "mach" M90 26 stóp

Opis

Kabel Ultraflex M90 Mach to lekko pracująca linka sterowa, zaprojektowana tak, aby dzięki gumowemu uszczelnieniu przy rurze sterowej była odporna na wilgoć. Wykonana jest z powlekanego tworzywem stali R/F i jest kompatybilna ze wszystkimi sterami Ultraflex z wyjątkiem T67.

• Marka: Ultraflex
• Waga: 5.2 kg
• Wytrzymałość na zerwanie: 1200 kg
• Gięcie: min. 200 mm
• Skok: 228 mm
• Wymiary produktu: 26 stóp
• Wyprodukowano w: Włochy
• Wymiary opakowania: Wymiary: 6.5 cm × 51 cm × 82 cm | Waga brutto: 5.2 kg

Kabel Ultraflex M90 Mach jest bardziej elastyczny i jest linką o lekkim biegu z gumowym uszczelnieniem przy rurze sterowej, aby zapobiec dostawaniu się wilgoci do linki.

Linki sterowe ULTRAFLEX są wykonane z powlekanego tworzywem stali R/F ze stalowym kablem wewnętrznym i nierdzewnym ramieniem wysuwu. Odporne na działanie promieniowania ultrafioletowego i słonej wody. Wyjątkowo elastyczne i zawsze lekko pracujące. Spełniają normy ISO 9000 i EN 29000. Zatwierdzone przez Det Norske Veritas i A.B.Y.C. (American Board and Yacht Council). Posiadają również certyfikat CE.

• Oko na końcu Ø: 10 mm
• Średnica kabla zewnętrznego Ø: 16 mm
• Średnica kabla wewnętrznego Ø: 8 mm

DO STERÓW: Pasuje do wszystkich sterów Ultraflex z wyjątkiem T67

Typ i długość linki są zawsze nadrukowane na kablu zewnętrznym. Długość podawana jest w stopach (305 mm) i mierzona od punktu mocowania w sterze do końca ramienia wysuwu przy jego połowicznym wysunięciu.

Przykład A (Rys. 1) Długość = A+B+C minus 10 cm za każde zagięcie 90º + 30,5 cm do montażu na silniku. Np.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 szt. zagięć 90º = 360 + 30,5 cm = 390,5 cm 390,5 cm : 30,5 = 12,8 stopy. Należy więc wybrać kabel o długości 13 stóp

Przykład B (Rys. 2+3) Długość = A+B+C minus 10 cm za każde zagięcie 90º. Np.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 szt. zagięć 90º = 360 cm 360 cm: 30,5 = 11,8 stopy. Należy więc wybrać kabel o długości 12 stóp
