Ultraflex, kabel sterowniczy mach M90 27 stóp

Opis

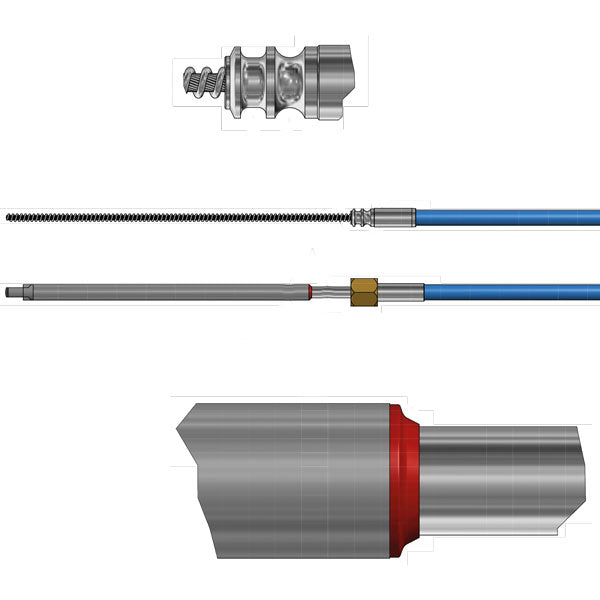

Kabel sterowy Ultraflex M90 Mach został zaprojektowany do lekkiego i płynnego sterowania łodzią. Kabel jest odpowiedni do wszystkich sterownic Ultraflex, z wyjątkiem T67, i ma długość 27 stóp.

• Marka: Ultraflex
• Waga: 5.2 kg
• Wytrzymałość na zerwanie: 1200 kg
• Promień gięcia: min. 200 mm
• Skok: 228 mm
• Wymiary produktu: 27 stóp
• Wyprodukowano w: Włochy
• Wymiary opakowania: Miar: 6.5 cm × 51 cm × 82 cm | Waga brutto: 5.2 kg

Kabel Ultraflex M90 Mach jest bardziej elastyczny i ma lekko pracujący mechanizm z gumową uszczelką przy rurze sterowej, aby zapobiec przedostawaniu się wilgoci do kabla.

Kable sterowe ULTRAFLEX są wykonane z pokrytej tworzywem stali R/F ze stalowym kablem wewnętrznym i nierdzewnym ramieniem wysuwanym. Odporne na promieniowanie UV i wodę morską. Wyjątkowo elastyczne i zawsze lekko pracujące. Spełniają normy ISO 9000 i EN 29000. Zatwierdzone przez Det Norske Veritas i A.B.Y.C. (American Board and Yacht Council). Posiadają także certyfikat CE.

• Oko na końcu Ø: 10 mm
• Średnica kabla zewnętrznego Ø: 16 mm
• Średnica kabla wewnętrznego Ø: 8 mm

DO STEROWNIC: Pasuje do wszystkich sterownic Ultraflex z wyjątkiem T67

Typ kabla i długość są zawsze nadrukowane na kablu zewnętrznym. Długość podana jest w stopach (305 mm) i mierzona od punktu mocowania w sterownicy do końca ramienia wysuwnego w połowie wysuniętego.

Przykład A (Rys. 1) Długość = A+B+C minus 10 cm za każde zgięcie 90º + 30,5 cm do montażu na silniku. Np.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 szt. zgięć 90º = 360 + 30,5 cm = 390,5 cm 390,5 cm : 30,5 = 12,8 stopy. Należy więc wybrać kabel o długości 13 stóp

Przykład B (Rys. 2+3) Długość = A+B+C minus 10 cm za każde zgięcie 90º. Np.: A = 50 + B = 250 + C = 80 minus 20 cm za 2 szt. zgięć 90º = 360 cm 360 cm: 30,5 = 11,8 stopy. Należy wtedy wybrać kabel o długości 12 stóp
